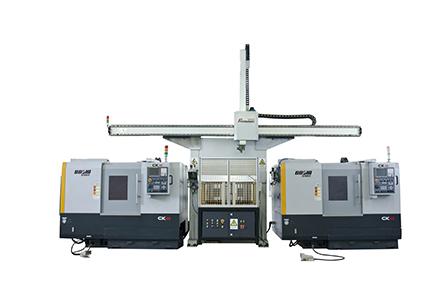

BHL系列桁架機器人
產品介紹：
BHL系列桁架機器人加工設備采用寶雞機床CK系列數控車床或CH系列車削中心，配置桁架機器人、料庫、翻轉臺、待料臺等自動化設備，實現工件車、鉆、鏜削自動加工。
BHL系列桁架機器人可根據用戶工件，進行定制化開發。公司由專業技術團隊提供工件工藝流程制定、設備選型、生產線集成的整體解決方案，打造滿足用戶需求的柔性加工單元，達到減少人工、降低勞動強度、提高生產效率、保證產品質量的目的。
特點：
1、橫梁、立柱均為鋼材，保證了桁架高速運行時的穩定性以及可靠性。
2、X/Z軸均采用齒輪齒條傳動，配合直線導軌，定位精度高且響應性好。
3、手爪部分采用知名品牌氣動手爪，毛坯和成品零件上下料夾取可靠、高效。
4、采用桁架專用操作系統，配備手持示教器，操作簡單易上手。
技術規格：
|
型號 |
BHL05 |
BHL10 |
BHL20 |
BHL40 |
|
單爪抓取工件重量 |
5 |
10 |
20 |
40 |
|
X軸快移速度(m/min) |
160 |
100 |
80 |
80 |
|
Z軸快移速度(m/min) |
120 |
80 |
80 |
80 |
|
桁架操作系統 |
廣州數控、FANUC可選 |
|||
|
橫梁(X軸)材質 |
鋼梁 |
|||
|
橫梁(X軸)導軌 |
直線導軌 |
|||
|
橫梁(Z軸)材質 |
鋁梁 |
|||
|
橫梁(Z軸)導軌 |
直線導軌 |
|||
|
驅動方式 |
伺服電機+減速機 |
|||
|
盤類料庫 |
||||
|
最大工件直徑 |
Φ25-Φ300可選 |
|||
|
工位數 |
8、10、12、16、20工位可選 |
|||
|
軸類料庫 |
||||
|
最大工件直徑mm |
Φ20-Φ100可選 |
|||
|
工件最大長度mm |
100-500可選 |
|||
